單擊滑鼠左鍵
單擊滑鼠左鍵
選擇要印的印表機 -> 單擊滑鼠左鍵
選擇要印的紙張大小 -> 單擊滑鼠左鍵
視窗 單擊滑鼠左鍵
點選要印的二點範圍
第一點的位置 單擊滑鼠左鍵
第二點的位置 單擊滑鼠左鍵
讓窗選的範圍在圖紙的中間
置中出圖 單擊滑鼠左鍵
單擊滑鼠左鍵
這裡可以選擇要列印的方向，直式或橫式
確定好後 單擊滑鼠左鍵
預覽 單擊滑鼠左鍵
單擊滑鼠右鍵
出圖 單擊滑鼠左鍵
完成!!
2018/10/5
Autocad--等分後沒有改變或是插入點都沒有反應，點型式設定(Nothing changed after splitting, Point Style)
Autocad預設的點型式就是一個小點在畫面上，若沒有選到是幾乎看不到的，所以可以透過修改點型式來讓我們看到畫面上的改變。
The default point syle is a simple dot, but it's hard to see.We can change the point style to see where it is.
方法A
A
指令列 Pdmode -> Enter
指令列 3 -> Enter
完成!!
方法B
B
常用 單擊滑鼠左鍵
公用程式 單擊滑鼠左鍵
點型式 單擊滑鼠左鍵
選擇想要的型式
單擊滑鼠左鍵 -> Enter
完成!!
2018/10/4
Autocad--缺少一個或多個SHX檔(One or more SHX files are missing.)
一開啟檔案的畫面
選取紅線的地方 單擊滑鼠左鍵
單擊滑鼠左鍵 chineset.shx (是中文的字體 ) -> Enter
完成!!
若覺得還要找 chineset.shx 很麻煩，可以透過改名字讓它跑到最上方，方法如下：
工具 單擊滑鼠左鍵
選項 單擊滑鼠左鍵
檔案 單擊滑鼠左鍵

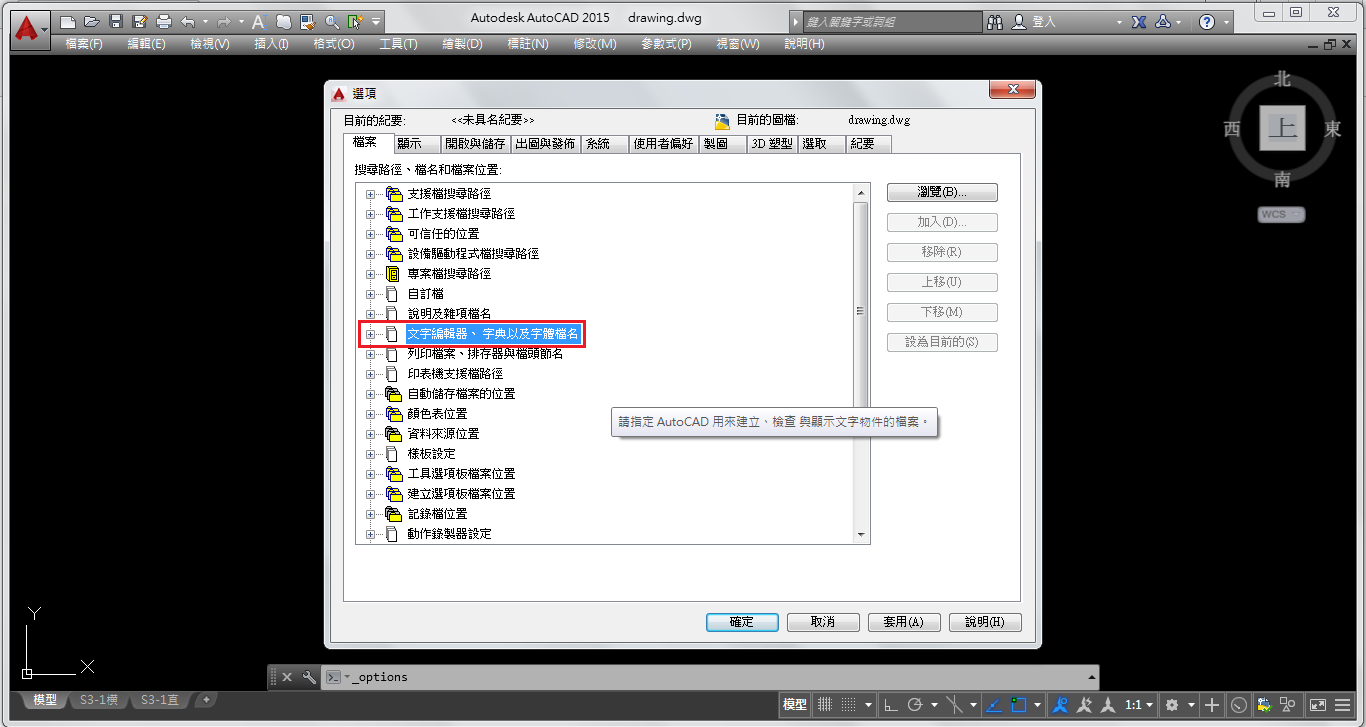

文字編編輯器、字典以及字體檔名 雙擊滑鼠左鍵
字體對映檔 雙擊滑鼠左鍵
依照該路徑到"我的電腦"裡尋找

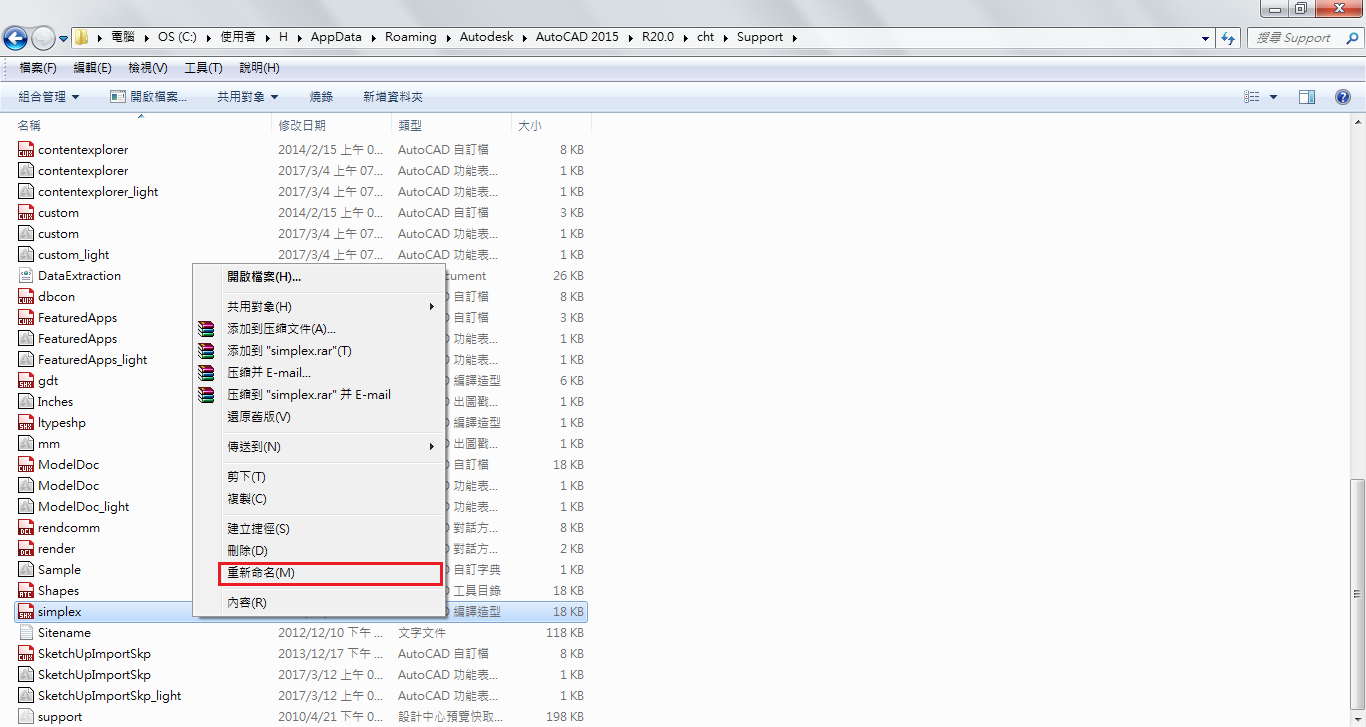

找到要改變名字的檔案 單擊滑鼠右鍵
重新命名 單擊滑鼠左鍵
改成想要的名字 Enter
完成!!
2018/10/3
Autocad--開啟後就是繪圖畫面，跳過"「開始」頁籤"的設定(Startup Setting in Autocad)
新版的Autocad點二下後開啟，預設的畫面如下方，還要再點二下才進入繪圖的畫面，若不喜歡的可以改變預設，方法如下：
The default screen in new version of Autocad is as follows. We have to click twice to enter the drawing screen.If you don't like it, you can change the default .
預設的畫面
指令列 Startup -> Enter

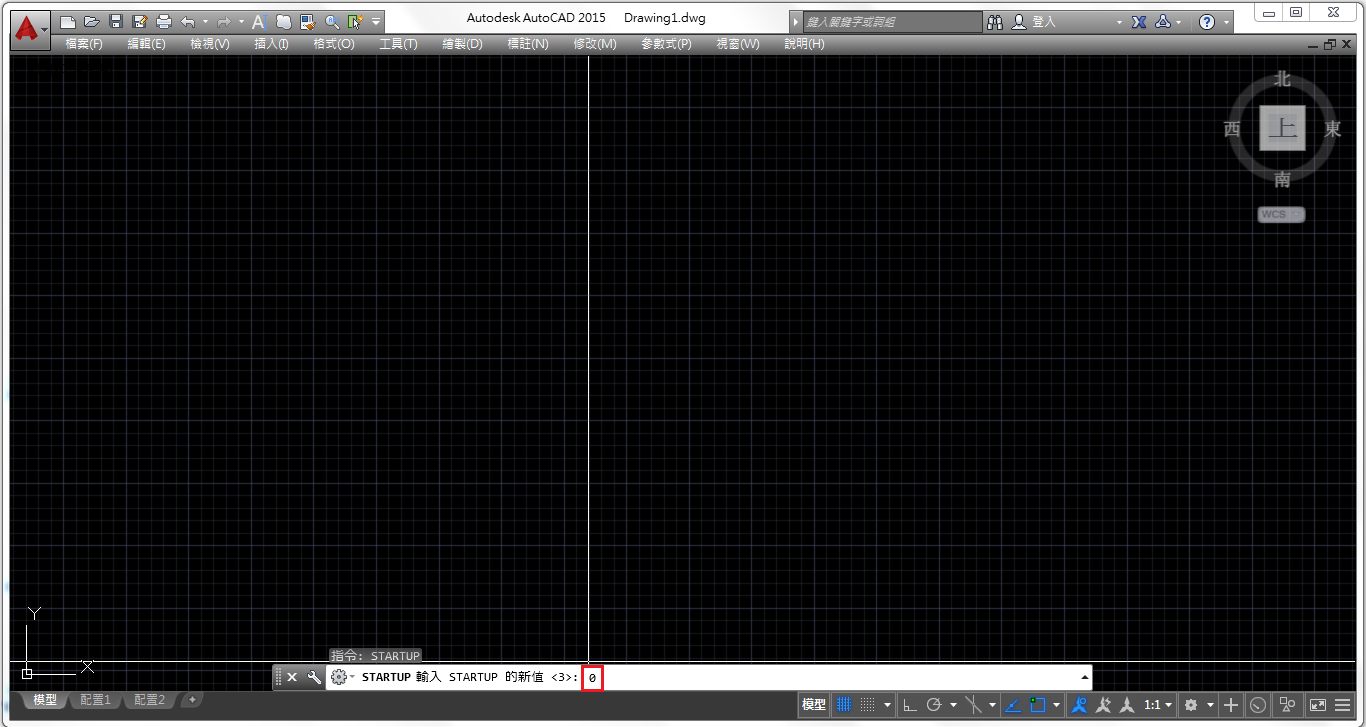

指令列 0 -> Enter
完成!!
另有其他的設定參考官網如下：
0 啟動不含已定義的圖面。
1 顯示「開始」或「建立新圖面」對話方塊。
2 「開始」頁籤即會顯示。
3 當您開啟或建立新圖面時會顯示「開始」頁籤並預先載入功能區。
2018/10/2
Autocad--刪除重複的線段或圖元(Delete overlapping or line on line in AutoCAD)
指令列 Overkill -> Enter
選取要刪除重複的範圍
選取完畢 Enter
Enter
若有上進心(誤)可以點選旁邊的說明，會講解各個的內容
完成!!
雖然畫面上看不出來有少什麼東西，但是它有秀出刪除了三樣東西
2018/10/1
Autocad--剛剛選了一堆東西後不小心取消，崩潰了嗎?按下"P"鍵後就可以選取剛才的選集(Select Previous)
Autocad選擇剛才選取的物件。
Try to select previous in Autocad.
Try to select previous in Autocad.
首先輸入要執行的動作，不管是複製、移動、旋轉等都可以，在此是使用複製功能
指令列 Copy -> Enter
此時它會請你選擇要複製的物體
P -> Enter
之前選的東西就被選取了
完成!!
